eh-Zargenfix® für Anwender

Genaue Bemaßung für Architekten und Planzeichner

RBL = Rohbaulichtmaß = Idealmaß

Falsche Werte

Im Bild eingezeichnet sind die herkömmlichen (falschen) Werte (mit gelben Punkt) und die korrigierten und richtigen Werte (in grün) für den Einbau von Türen.

Zur genauen Information gibt es weiter unten Rohbaumaß-Empfehlungen für die verschiedenen Türmodelle.

Bitte beachten Sie das “Fingerbreit Luft”-Prinzip.

Bitte beachten:
Türbestellmaß 2110 mm ergibt Mauerauslasshöhe 2145 mm ab OFF (Oberkante fertiger Fußboden)!

Altes Maß: Kein Platz für den fachgerechten Einbau!

Bei Mauerdurchlass nach altem Maß ergibt sich kein Platz für den Einbau (rot schraffierter Bereich rechts). Zudem ergeben sich Stemmarbeiten (rot schraffierter Bereich links).

Um hier zusätzliche Arbeiten zu vermeiden ist unbedingt der Mauerdurchlass nach RBL-Idealmaß notwendig.

Genaue Angaben hierzu finden Sie in den Rohbaumaß-Empfehlungen weiter unten auf der Seite.

Bitte beachten: Unterschiedliche Angaben für deutsche DIN-Norm und österreichische ÖNORM.

Altes Maß: Keine Luft nach oben!



Typische Baufehler:

– Estrich zu hoch

– Der Bodenbelag ist zu hoch/dick

– Keine Höhenreserve



Beim Einhalten des RBL-Idealmaßes ergeben sich keine Probleme. Es ist immer genug Platz nach oben.

Bitte beachten: Altes Baurichtmaß z.B. 2125 mm -> RBL-Idealmaß 2145 mm

Genaue Angaben hierzu finden Sie in den Rohbaumaß-Empfehlungen weiter unten auf der Seite.

Bitte beachten: Unterschiedliche Angaben für deutsche DIN-Norm und österreichische ÖNORM.

Trotz “fingerbreit Luft” oder “daumenbreit Luft” ausreichende Überdeckung vorhanden

Die für die Montage der Türzarge benötigte Raum neben und oberhalb der Tür wird vollständig überdeckt.

Der Spalt, der sich aus dem

RBL-IDEALMASS

zwischen Laibung und Zarge ergibt, ist durch die Abdeckung nicht mehr sichtbar.

Im Bild sieht man Überdeckungen mit 60 mm, 70 mm oder 80 mm Zierbekleidung.

Rohbaumaß-Empfehlungen

Rohbaumaß-Empfehlung für einflügelige Türen
(deutsche Kunden)

Rohbaumaß-Empfehlung für zweiflügelige Türen
(deutsche Kunden)

Rohbaumaß-Empfehlung für Schiebetüren vor der Wand
(deutsche Kunden)

Rohbaumaß-Empfehlung für Schiebetüren in der Wand
(deutsche Kunden)

Rohbaumaß-Empfehlung für österreichische Kunden
nach ÖNORM / Ö-Norm



Maße und Normen im Trockenbau



Arbeitsanleitungen

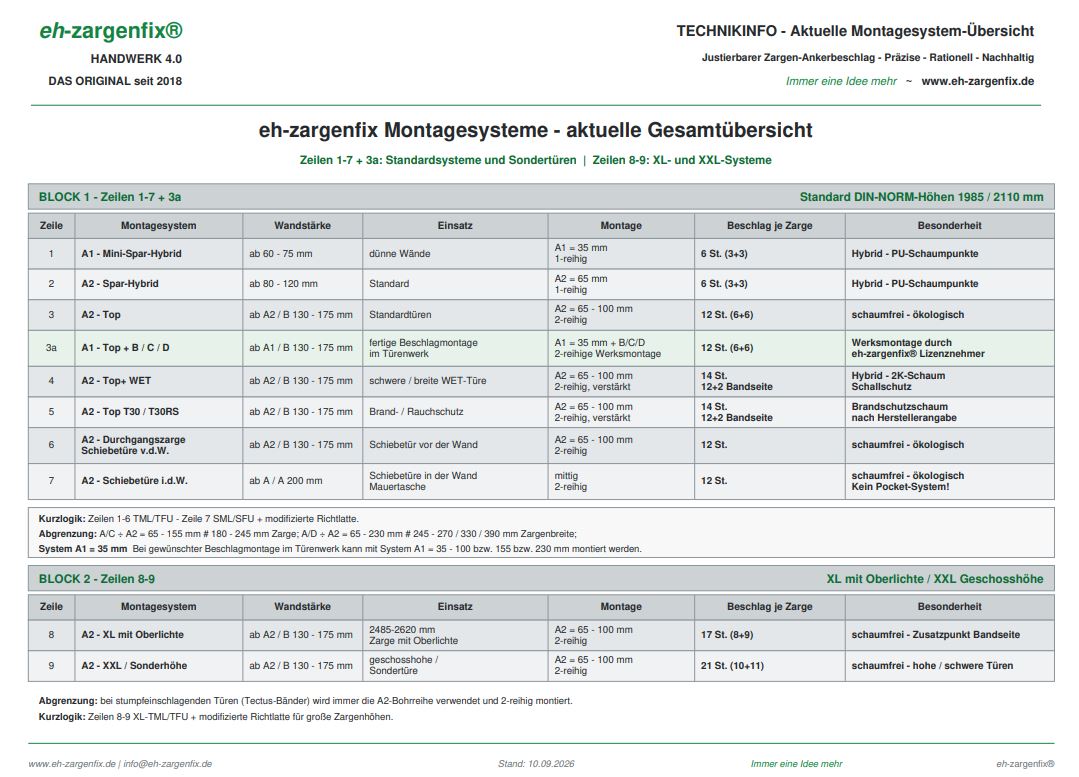

Arbeitsanleitungen für die Arbeit mit dem eh-Zargenfix®-System von Hofinger

Arbeitsanleitung für
Türzarge in der Wand

Arbeitsanleitung für
Schiebetür in der Wand

Arbeitsanleitung für
Fensterladenfix-Bohrschablone

Arbeitsanleitung für
Putzschablone
